Počet diskov : ​≧ 1
Prípustný počet porúch diskov : 0
Kapacita zväzku : = Súčet veľkosti všetkých diskov
Jednotlivé disky zoskupuje do jedného úložného priestoru, ktorého kapacita sa rovná súčtu kapacít jednotlivých diskov.

Redudancia DAT = neumožňuje

Počet diskov : ​≧ 2
Prípustný počet porúch diskov : 0
Kapacita zväzku : = Súčet veľkosti všetkých diskov

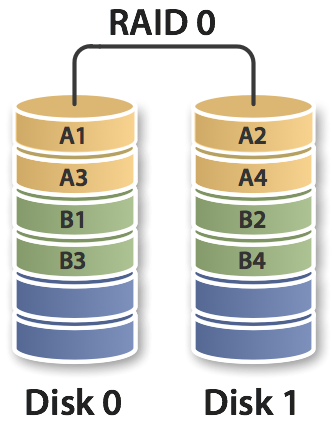

Obsahuje funkciu „prúžkovanie“, proces, pri ktorom sú dáta rozdelené do blokov a tieto bloky rozmiestnené na viacero diskov, čo zvyšuje výkonnosť.

Redudancia DAT = neumožňuje

Počet diskov : (≧ 2 - porucha: 1) , (≧ 3 - porucha: 2) , (≧ 4 - porucha: 3)
Prípustný počet porúch diskov : podľa (≧ 2 - porucha: 1) , (≧ 3 - porucha: 2) , (≧ 4 - porucha: 3)
Kapacita zväzku : = ​veľkosť najmenšieho disku HDD / SSD
Súbežne zapisuje na počet diskov rovnaké údaje.

Redudancia DAT = umožňuje

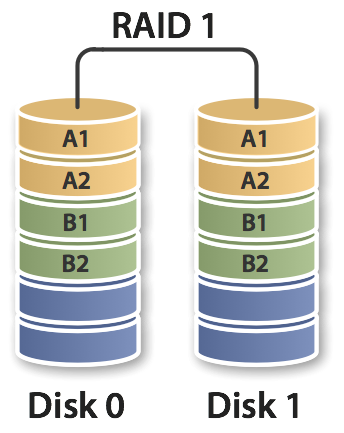

Typ RAID 1 sa najčastejšie používa s dvoma diskami. Dáta na diskoch sa zrkadlia, čo zaisťuje toleranciu pri poruche disku. Pri čítaní je výkonnosť vyššia, zatiaľ čo pri zápise je výkonnosť podobná ako pri jednom disku. Porucha jedného disku sa tak môže zaobísť bez straty dát. Typ RAID 1 sa často používa tam, kde je kľúčová tolerancia pri poruche, zatiaľ čo požiadavky na priestor a výkon nie sú rozhodujúce.

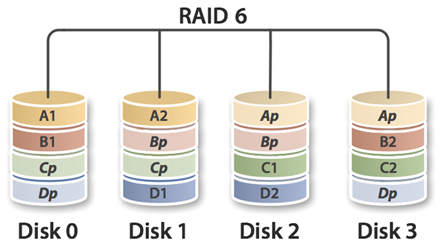

Počet diskov : ​≧ 4
Prípustný počet porúch diskov : 2
Kapacita zväzku : = ​(N - 2) x (veľkosť najmenšieho pevného disku HDD/SSD)
Zavádza dve vrstvy parity dát umožňujúce uloženie redundantných dát v objeme zodpovedajúcom veľkosti dvoch diskov, čo znamená vyšší stupeň redundancie dát ako pri type RAID 5.

Redudancia DAT = umožňuje vyšší stupeň redudancie ako RAID 5.

Typ RAID 6 je podobný typu RAID 5 s tým rozdielom, že poskytuje inú úroveň prúžkovania a dokáže uniesť dve poruchy disku. Sú potrebné aspoň štyri disky. Typ RAID 6 je kvôli tejto zvýšenej tolerancii pri chybách menej výkonný ako typ RAID 5. Typ RAID 6 je vhodný vtedy, keď sú dôležitým faktorom priestor a náklady a vyžaduje sa, aby systém uniesol viac porúch diskov.

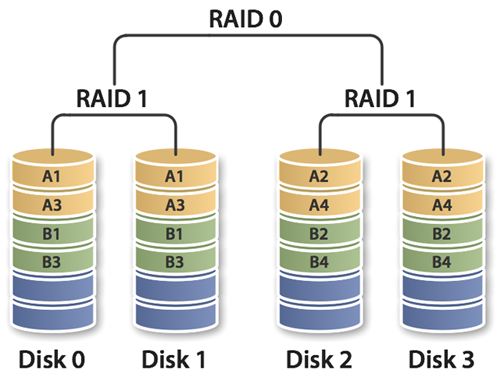

Počet diskov : ​≧ 4 (Párne číslo)
Prípustný počet porúch diskov : ​ polovica celkového počtu diskov HDD/SSD
Kapacita zväzku : = ​​(N/2) x (veľkosť najmenšieho pevného disku HDD/SSD)
Poskytuje výkon typu RAID 0 a ochranu dát na úrovni typu RAID 1, kedy sa disky zoskupujú po dvoch a dáta sa zrkadlia z jedného disku na druhý.

Redudancia DAT = umožňuje vyšší stupeň redudancie

Typ RAID 10 predstavuje kombináciu výhod typov RAID 1 a RAID 0. Výkon pri čítaní a zápise je vyšší, avšak na ukladanie dát je dostupná iba polovica celkového priestoru. Kvôli požiadavke na štyri a viac diskov ide o relatívne nákladné riešenie, ktoré však ponúka skvelý výkon a zároveň toleranciu pri poruchách. Typ RAID 10 unesie niekoľko porúch diskov – za predpokladu, že k poruchám nedôjde v rovnakej podskupine. Typ RAID 10 sa výborne hodí pre aplikácie, ktoré sa vyznačujú častými požiadavkami na čítanie a zápis, napr. databázové servery.

Čo je SHR?
Synology Hybrid RAID (SHR) je automatizovaný systém Synology pre správu RAID. SHR umožňuje používateľom vytvoriť flexibilné riešenie úložiska s optimalizovanou kapacitou a výkonom.1

Systém SHR je založený na systéme pre správu RAID v systéme Linux a je navrhnutý tak, aby bolo nasadenie úložiska rýchlejšie a jednoduchšie ako pri klasických systémoch RAID. Preto je obzvlášť vhodný pre užívateľov, ktorí s technológiou RAID začínajú.

Ak chcete systém RAID spravovať ručne, odporúčame na zariadení Synology NAS vybrať klasický RAID (napr. Basic, JBOD, RAID 0, RAID 1, RAID 5, RAID 6 a RAID 10).2

Akým spôsobom systém SHR maximalizuje kapacitu úložiska?

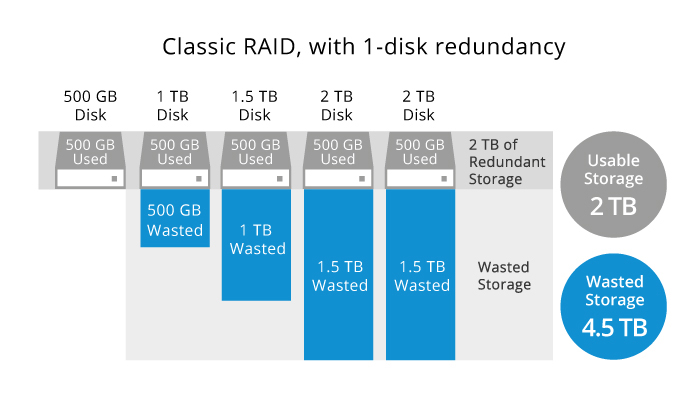

Všeobecne platí, že klasický RAID pri vytváraní úložiska vychádza z najmenšieho disku vo fonde úložiska. Ako je vidieť na nasledujúcom obrázku, ak má najmenší disk v klasickom fonde úložiska RAID 500 GB, môžu všetky ostatné disky fondu úložiska prispieť iba 500 GB. Výsledkom je, že fond úložiska získa 2 TB použiteľného úložiska a 4,5 TB nevyužitého úložiska.

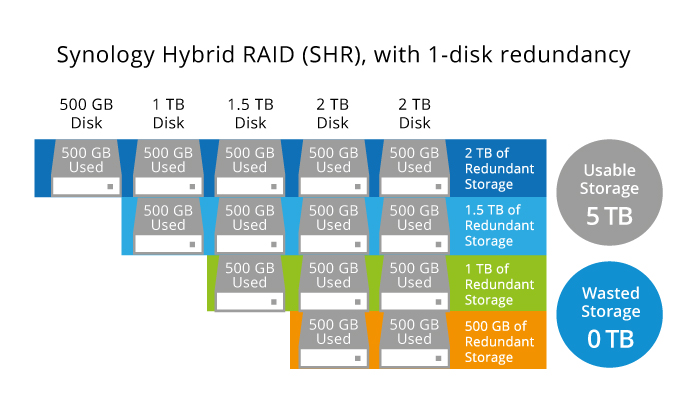

Na rozdiel od klasického RAID rozdeľuje systém SHR priestor úložiska jednotlivých diskov na menšie kúsky a vytvára ďalšie redundantné úložisko. Pomocou rovnakého príkladu ako predtým dokáže systém SHR rozdeliť 4,5 TB nedostupného úložiska na menšie využiteľné bloky a maximalizovať kapacitu úložiska jednotlivých diskov.

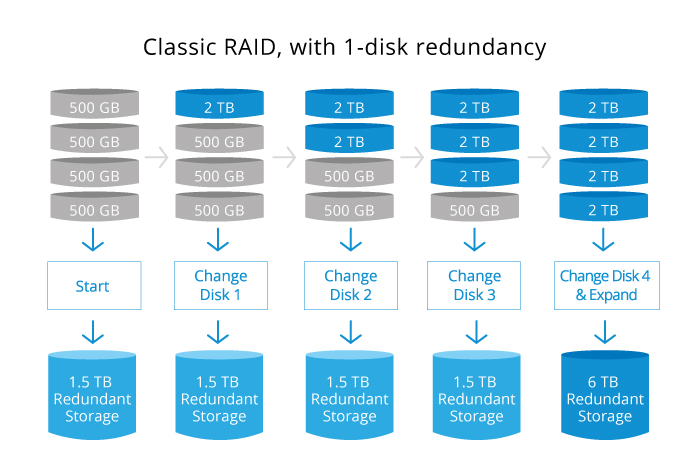

SHR taktiež prekonáva klasický RAID v oblasti rozšírenia úložiska. Ako vidíte na nasledujúcom obrázku, klasický systém RAID neumožňuje rozšírenie fondu úložiska, kým nebudú všetky jeho disky nahradené väčšími diskami.

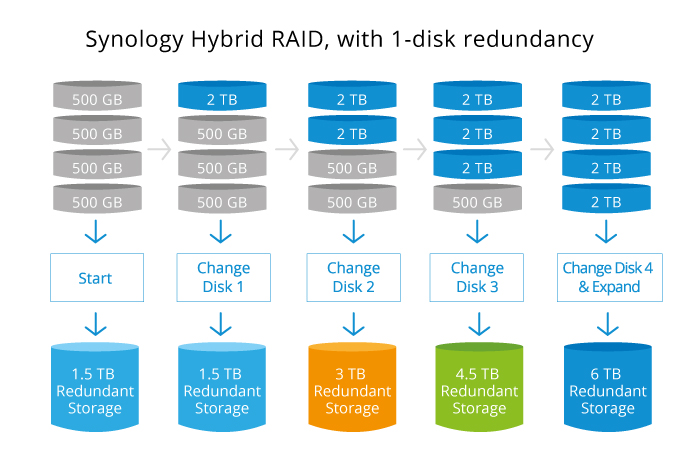

SHR taktiež prekonáva klasický RAID v oblasti rozšírenia úložiska. Ako vidíte na nasledujúcom obrázku, klasický systém RAID neumožňuje rozšírenie fondu úložiska, kým nebudú všetky jeho disky nahradené väčšími diskami.

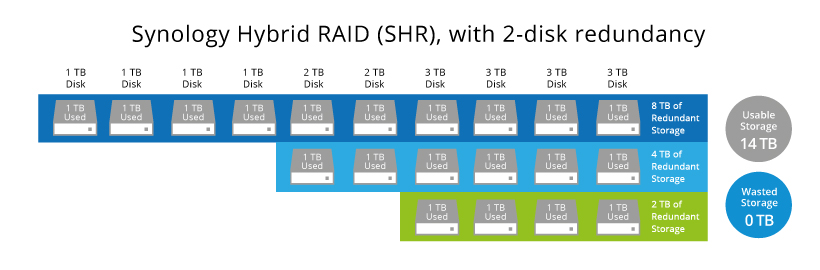

Ak chcete rozšíriť systém SHR s toleranciou chýb dvoch diskov (tj SHR-2), bude nové úložisko dostupné po pridaní alebo rozšírení existujúcich diskov.

SHR sa rýchlo používa a je finančne životaschopný. Umožňuje ľahko vykonávať nasledujúce úkony:

Spĺňa rastúce potreby častého upgradovania veľkých diskových polí (napr. 10-šachtového zväzku) a súčasne sprístupňuje dáta na vyžiadanie.
Dosiahnite maximálnu úložnú kapacitu bez toho, aby ste museli kupovať celú sadu diskov.
Ako môžem rozšíriť kapacitu úložiska zariadenia SHR?
Kapacitu úložiska fondu úložiska SHR môžete rozšíriť výmenou existujúcich diskov za disky väčšej veľkosti alebo pridaním ďalších diskov.

Nahraďte ich väčšími diskami

Nahradzujte disky jeden po druhom a pomocou Správcu úložiska fond úložiska opravte. Presvedčte sa, že náhradné disky spĺňajú požiadavky na disky. Ďalšie informácie a podrobné pokyny sa nachádzajú v príslušných článkoch pomocníka pre systém DSM 7 a DSM 6.2.

Pridať ďalšie disky

Vložte disky do prázdnych slotov pre disky a pridajte ich do fondu úložiska. Presvedčte sa, že ďalšie disky spĺňajú požiadavky na disky. Ďalšie informácie a podrobné pokyny sa nachádzajú v príslušných článkoch pomocníka pre systém DSM 7 a DSM 6.2.

Zaisťuje systém SHR toleranciu chýb?
Žiadna tolerancia chýb

Fond úložiska SHR s jedným diskom neobsahuje toleranciu porúch.

Tolerancia poruchy jedného disku

Na vytvorenie fondu úložiska SHR, ktorý vydrží zlyhanie jedného disku, sú potrebné minimálne dva disky. Ak ste už vytvorili fond úložiska SHR s jedným diskom, môžete pridať ďalší disk a zvýšiť tak počet tolerovateľných zlyhaní diskov na jeden-čo zodpovedá redundancii dát typu RAID 1:3

Vložte nový disk do prázdneho slotu na disk.
Podľa verzie systému DSM postupujte takto:
DSM 7 a novšie:
Prejdite do časti Správca úložiska > Úložisko a vyberte fond úložiska SHR, do ktorého chcete disk pridať.
Kliknite na ikonu a vyberte možnosť Pridať disk.
DSM 6.2 a novšie:
Prejdite do časti Správca úložiska > Fond úložiska a vyberte fond úložiska SHR, do ktorého chcete disk pridať.
Kliknite na možnosť Akcia a vyberte možnosť Pridať disk.
V zozname vyberte disk, ktorý chcete pridať. V zozname budú uvedené iba disky, ktoré spĺňajú požiadavky na disky.
Postupujte podľa pokynov sprievodcu.
Tolerancia poruchy dvoch diskov

Na vytvorenie fondu úložiska SHR-2, ktorý vydrží zlyhanie dvoch diskov, sú potrebné minimálne štyri disky. Ak ste už vytvorili fond úložiska SHR-1 (tolerancia poruchy jedného disku), môžete ho zmeniť na SHR-2 pomocou funkcie Zmeniť typ poľa RAID.4 Ďalšie informácie a podrobné pokyny sa nachádzajú v príslušných článkoch pomocníka pre systémy DSM 7 a DSM 6.2.

Poznámky:

RAID (klasický a SHR) nie je záložné riešenie.
Každý model zariadenia Synology NAS zobrazuje na stránke so špecifikáciami produktov, ktoré typy RAID podporuje.
Pridanie disku do fondu úložiska SHR s jedným diskom iba zvýši toleranciu chýb, ale nezvýši jeho kapacitu úložiska.
Zmena fondu úložiska z SHR-1 na SHR-2 je k dispozícii pre systém DSM 6.1 a novší.
